產品概述
靜止無功補償裝置（靜止無功發生器StaticVarGenerator，簡稱SVG），是采用現代電力電子技術和高速DSP器件的數字信號處理技術制成的新型電力無功補償專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。
指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，計算出系統所需無功和諧波，以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成無功補償電流。對于諧波，則發出與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行抵消。
本系列箱式靜止無功補償裝置是利用全控電力電子元件滿足對電能質量（功率因數和諧波）有高級別要求的用戶需求的裝置。通常SVG裝置并聯在系統和用戶設備之間，其主要功能是在電網供電過程中當負載側產生無功和諧波電流時，通過補償相應電流保證系統側的功率因數和電流畸變率，使用戶其他關鍵敏感設備得以在近似不受干擾的電氣環境中正常運行，并且不會污染電網。
本系列箱式靜止無功補償裝置采用基于DSP的主控制器和模塊驅動器的分層分布式控制器體系，并采用基于彩色觸摸屏的人機界面，具有全數字化、自動化、智能化，人機界面友好，控制方法靈活等特點。目前產品電壓等級為380V和690V兩種，單機最大無功補償容量為150Kvar，支持多機并聯運行。
應用領域
無功補償裝置SVG是新一代的無功補償裝置，采用最新的電力電子技術，相對于傳統的電容補償，具有無可比擬的性能優越性。它解決了電容補償無法完成的以下幾點：
1、無功補償為線性補償，消除傳統電容組的投切補償臺階，功率因數可以控制在0.98以上，且基本無波動。
2、本公司SVG通過濾除低次諧波，保護電容組的發熱隱患。本公司SVG裝置可同時濾除2-7次諧波電流。
3、反應速度快,全反應時間為5～20ms，能解決類似焊機，提升機這些快速變化負荷的無功問題。
4、可以”反向補償”感性無功，針對像大量led燈照明，充電樁等過補狀態的負荷能將過補糾正回來。
5、本系列SVG產品配備電容控制端口，可以與傳統的電容器組和智能電容器無縫對接，實現技術升級。使無功補償成套裝置同時有傳統電容的成本優勢和SVG的性能優勢。（電容控制端口可配置為12V輸出，干接點輸出，智能電容通訊三種方式）
系統中的無功電流與諧波電流，對電網和用戶產生了嚴重的危害。危害的種類有：
造成電纜、電動機和變壓器過熱，導致其使用壽命下降或損壞；
損壞敏感的設備，導致生產或?qū)嶒?yàn)中斷，造成重大損失；
引發斷路器誤動作，區域性停電事故；
造成電容器過載或因故障而損毀；
導致中性線上出現大電流而引發系統故障；
誘發電網諧振；
電網中存在的諧波將降低供電效率；
如諧波污染等級過高，將得不到供電部門的入網批準。
本系列SVG產品應用領域包括：電氣化鐵道及軌道交通行業、工礦企業、石油和天然氣行業、汽車行業、冶金鋼鐵行業、水處理行業、水泥行業、通信行業、礦山、造船業、紡織行業、市政、醫院、企業自動化生產線、辦公大樓及商業大廈、計算中心、住宅大廈、供配電系統等。
滿足的標準
本系列箱式靜止無功補償裝置滿足以下標準或者與這些標準規定有關的條文。本產品出廠時，所示標準版本均為有效。
GB156-2003標準電壓
GB191-2000包裝儲運圖示標志
GB/T1980- 1996標準頻率
GB/T2423.10-1995電工電子產品環境試驗第二部分：試驗方法試驗Fc和導則：振動（正弦）
GB/T2681電工成套裝置之中的導線顏色
GB/T2682電工成套裝置之中的指示燈和按鈕的顏色
GB/T2900.1-1992電工術語，基本術語
GB/T2900.34電工術語，電氣傳動及其自動控制
GB/T3797電控設備第二部分：裝有電子器件的電控設備
GB/T3859.3-1993半導體變流器變壓器和電抗器
GB4208-1993外殼防護等級（IP代碼）
GB/T7678半導體自換相變流器
GB9969.1-1998工業產品使用說明書總則
GB/T13422-92半導體電力變流器電氣試驗方法
GB/T14436-93工業產品保證文件總則
GB/T15139-94電工設備結構總技術條件
技術參數
主要技術指標
| 額定電壓 | AC380V±15%/660V+15% |
| 電氣接線 | 三相三線、三相四線 |
| 額定工作 | 50Hz±1% |
| 濾波范圍 | 2-7次諧波(可以選擇性濾波，各次諧波補償可分別設定) |
| 補償目標 | 功率因數0.99 |
| 自動限流 輸出功能 | 當負載側的諧波電流大于裝置電流時，裝置將輸出電流限制在額 定值 |
| 過熱保護 | 具有軟硬件雙重保護，硬件保護90℃，軟件保護75~95℃可調 |
| 失壓保護 | 系統電壓低于Un85%(可設定)，裝置停止工作 |
| 負荷過流 | 流經負荷的電流超過閾值，裝置停止工作 |
| 補償過流 | 設備具備軟件和硬件兩種保護，軟件保護點（電流峰值）可自行設 |
| 系統電壓 | 系統側電壓欠壓閾值或過壓閾值，裝置停止工作 |
| 直流電壓 | 設備具備軟件和硬件兩種保護，軟件保護點可自行設定一般可設 |
| IGBT保護 | IGBT具有過流短路保護,驅動欠電壓保護 |
| 沖擊電流 | 功率模塊內IGBT額定電流的2倍 |
| 濾波能力 | 95% |
| 濾波效果 | 符合GB/T14549-93標準要求 |
| 補償模式 | 1、補無功 2、補諧波和無功 |
| 過載能力 | 短時間120% |
| 多臺運行 | 并聯運行 |
| 開關頻率 | 25.6kHz |
| 響應時間 | <5ms |
| 控制算法 | 具有自適應能力的領域篩選矢量補償算法 |
| 控制器 | DSP+FPGA |
| 顯示方式 | 觸摸屏 |
| 通信功能 | ModbusRTU協議,RS485 |
| 控制連接 | 光纖連接或電氣連接 |
| 裝置功率 | 額定滿載運行時，損耗不超過3%額定功率 |
| 防護等級 | IP20(模塊本體) |
箱體外型尺寸及箱體安裝

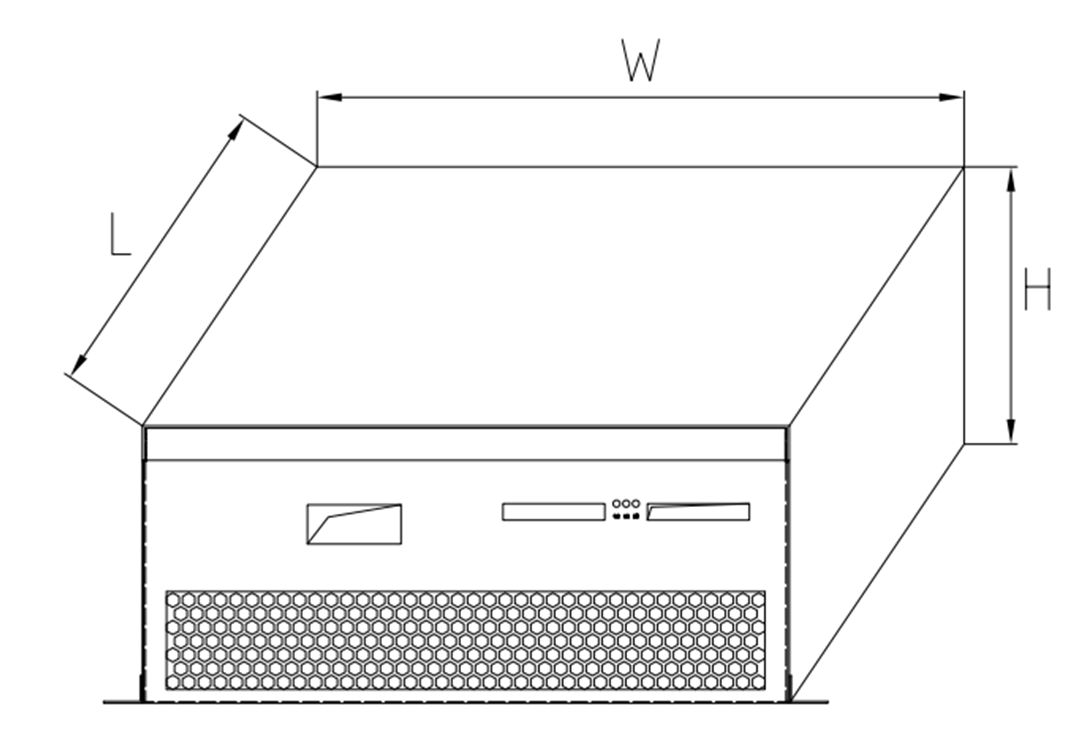

圖1模塊外形尺寸
| 模塊容量 | 25A | 50A | 75A | 100A | 150A | 200A | 100 | 150 |
| 模塊電壓 | 380V/400V | 660V/690V | ||||||
| L(mm) | 530 | 530 | 570 | 570 | 640 | 660 | 660 | 660 |
| W(mm) | 470 | 470 | 500 | 500 | 500 | 530 | 530 | 530 |
| H(mm) | 180 | 180 | 200 | 200 | 240 | 280 | 280 | 280 |
| 重量(Kg) | 26 | 26 | 30 | 37 | 47 | 55 | 63 | 75 |
